应用描述
5g时代数据中心电源系统等应用领域信息化建设步伐的加快 以及低碳经济的到来，使得ups电源数字化、高频化以及优越的功率因数指标等成为主要技术展开趋势。目前变换电路频率的提高，使得用于滤波的电感、电容以及噪音、体积等大为减少，使ups效率动态响应特性和控制精度等大为提高；因此适用高频应用，且低功耗、可靠性强的电力电子开关器件将成为ups未来核心需求。
crmicro针对ups 应用，充分考虑了 更高开关频率和更高效率的要求，采用trench fs技术，开发了 600v 20a~75a 和 1200v 15a/25a/40a 的全系列化igbt产品，兼具短路耐受力强、低损耗的特点；
针对ups中电池双向dc/dc电路应用，crmicro可提供电压范围30v~200v，电流范围30a~150a的中低压mosfet产品，满足12v—72v电池电压需求。
crmicro新推出650v、1200v系列的sic二极管，其导通特性及反向恢复特性与国际品牌接近，且抗浪涌能力综合性能优异，适于高频高效的高端ups应用。
产品特色
具有低vce(sat)和开关损耗 sic 二极管抗浪涌能力优异，温度特性稳定
vce(sat)正温度系数，易并联 产品均达到工业级可靠性标准
器件具有强的雪崩耐量和短路耐受时间

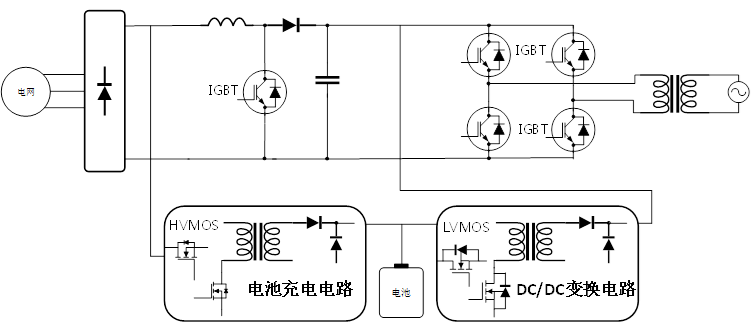

应用原理图
典型应用拓扑图
应用选型推荐
| 应用电路 | igbt产品名 | 封装 | vces | ic@100℃ | vge(th) typ | vce(sat)@25℃ typ | 推荐应用频率 |
| （v） | （a） | (v) | （v） | (hz) | |||
| pfc、逆变 | bt20t60akfd | to-247 | 600 | 20 | 5.4 | 1.7 | 10k~20k |
| bt30t60akfk | to-247 | 600 | 30 | 5.4 | 1.8 | 20k~50k | |
| bt40t60akfd | to-247 | 600 | 40 | 5.7 | 1.7 | 40k以下 | |
| bt50t60akfh | to-247 | 600 | 50 | 5.3 | 1.8 | 20k~50k | |
| bt60t60akfh | to-247 | 600 | 60 | 5.4 | 1.9 | 20k~50k | |
| bt75t60akfh | to-247 | 600 | 75 | 5.4 | 1.75 | 20k~50k | |
| bt15t120ckeh | to-247 | 1200 | 15 | 6 | 2 | 15k-35k | |
| bt25t120ckeh | to-247 | 1200 | 25 | 5.8 | 1.8 | 15k-35k | |
| bt40t120ckfh | to-247 | 1200 | 40 | 5.8 | 1.9 | 15k-35k | |
| 应用电路 | mos产品名 | 封装 | vds | ic@25℃ | rds(on)@ typ | vgs(th) | qg @typ |
| （v） | （a） | （mω） | (v) | （nc） | |||
| 升压、逆变 | cs3205b8 | to-220 | 55 | 120 | 7.6 | 2.0-4.0 | 74 |
| cs150n03a8 | to-220 | 30 | 150 | 2.4 | 1.0-3.0 | 145.8 | |
| cs140n04a8 | to-220 | 40 | 140 | 2.5 | 1.0-3.0 | 119 | |
| cs230n06b8 | to-220 | 60 | 230 | 3 | 2.0-4.0 | 98.4 | |
| cs740a8h | to-220 | 400 | 10 | 360 | 2.0-4.0 | 32 | |
| cs840a8h | to-220 | 500 | 8 | 570 | 2.0-4.0 | 28 | |
| 应用电路 | 产品名 | 封装 | vrrm | if | vf @ typ | ifsm | |
| （v） | (a) | （v） | （a) | ||||
| pfc、整流 | crxi08d065g1 | to-220-2l | 650 | 8 | 1.5 | 71 | |
| crxq16d065g1 | to-247l | 650 | 16 | 1.5 | 71 | ||
| crxq20d065g1 | to-247l | 650 | 20 | 1.5 | 90 | ||
| crxq32d065g1 | to-247l | 650 | 32 | 1.5 | 162 | ||
| crxu50d065g1 | to-247-2l | 650 | 50 | 1.5 | 350 | ||
| crxq10d120g1 | to-247 | 1200 | 10 | 1.5 | 46 | ||
| crxu20d120g1 | to-247-2l | 1200 | 20 | 1.5 | 130 | ||
| crxu50d120g1 | to-247-2l | 1200 | 50 | 1.5 | 350 | ||
